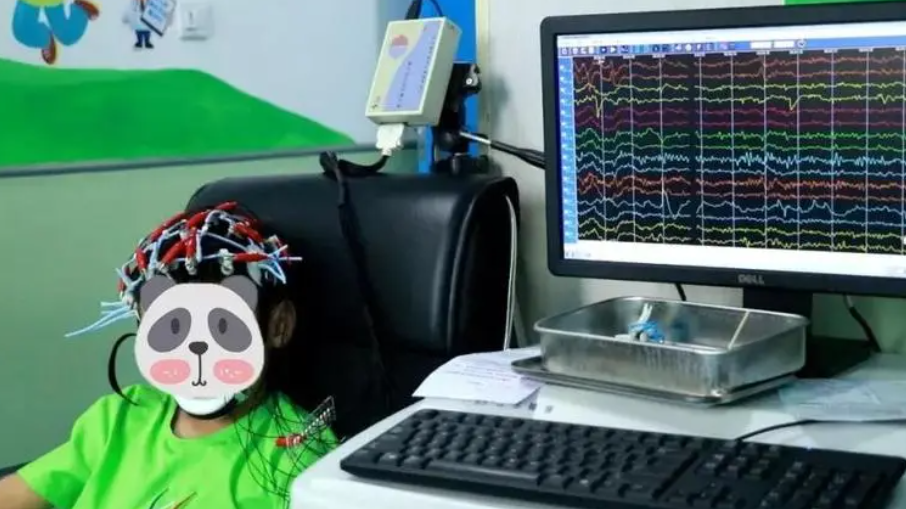

腦電地形圖是利用計算機技術對多個原始腦電信號進行二次處理，將腦電信號轉換成能定量反映腦功能變化的分布圖像，并以可理解的圖形顯示腦功能復雜多變的形態(tài)。
　　在二次處理中，首先計算頭部每個記錄電極的EEG功率，然后通過不同的插值計算整個頭部每個虛點的像素值，強度以顏色或灰度表示。
　　根據成像值表示的物理意義以及顯示方法的差異，能夠形成不同意義的地形圖，如不同頻帶組合的百分比地形圖、意義概率地形圖、某一時間的空間腦電位分布圖。腦電圖映射技術直觀、引人注目、靈敏，并且可以量化。它可以為研究大腦的生理和病理變化及特征提供依據。然而，必須結合原始腦電圖進行分析，以做出正確判斷。 　　腦電地形圖應用于以下常見疾病的診斷：
　　1.顱內出現腫瘤：腦電圖對皮質或其下腫瘤的檢出率明顯高于常規(guī)腦電圖，該設備定位準確，病理表現δ和θ，頻帶功率相對增加，范圍往往會是大于瘤體的。慢波頻帶范圍與CT定位一致。腦膜瘤的陽性率通常低于膠質瘤，深部腫瘤通常沿中線δ和θ分布較廣，帶功率增加。
　　2.腦血管?。?br /> 　　① 短暫性腦缺血發(fā)作：大部分CT正常，大部分EEG圖異常，常顯示局限性δ功率增加，α功率減少可作為早期診斷指標之一。約68%的TIA患者表現出與臨床一致的單側異常;
　　② 腦梗死：發(fā)病后可立即顯示異常，δ、θ帶功率增加;
　?、?腦出血：在腦電圖上可以看到范圍廣泛的慢波帶的能量。
　　3.癲癇：EEG標測最常見的局限性δ功率增加，但不能確認為致癇灶。尖峰慢復波顯示高功率慢波焦點和β灶有兩個分量。
　　4.阿爾茨海默病：該病癥表現為整個頭部頻帶功率相對加快，增加程度跟癡呆的嚴重程度會保持一致，α頻帶和β頻帶功率減少，到了晚期δ頻帶功率會相對增加。
